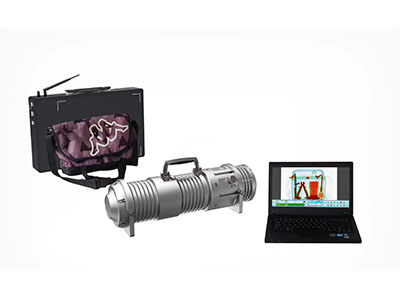

ZJSC-9S便携式X光机

  • 产品概述: 一、产品简介 ZJSC-9S便携式X光机是由我公司研发生产的国际领先的新型分体式便携X光机,该设备采用我公司自主研发的高性能数据采集及图像处理系XRayMobile,配合高性能X射线发生源及
  • 咨询热线: 0755-28685967
  • 产品详情

产品概述

一、产品简介

  ZJSC-9S便携式X光机是由我公司研发生产的国际领先的新型分体式便携X光机,该设备采用我公司自主研发的高性能数据采集及图像处理系XRayMobile,配合高性能X射线发生源及进口超灵敏线性线阵扫描探测器,穿透力强,成像清晰,可以快速有效的检查出藏匿在包裹、车辆、日常和办公用品中的武器、毒品、爆炸物等危险品及其它违禁品,为反恐、排爆、侦查、缉私、缉毒及物品鉴定等相关部门提供快速准确的安检手段。

便携式X光机

二、产品优势

  超清成像:超清双能成像,可有效分辨无机物、有机物、混合物,弥补一体式便携X光机不能分辨物品材质的缺陷,16bit灰度级,层次感最高可达65536:1,比一体式便携X光机图像对比度高200倍。
  超强穿透:能穿透60mm的铝板,6mm钢板,穿透力是一体式便携X光机的6倍以上。
  超大视场:可扫描区域尺寸达420*300mm,并可根据要求提供订制服务,视场大小是一体式便携X光机的3-15倍。
  无线连接:设备间通过无线方式进行通讯,不受其它干扰,现场快速组装部署,机动灵活,有效保障检测人员的安全性,隐蔽性。最远控制距离可达30M以上。
检测效果图
便携式X光机效果图

三、技术指标
1. X射线源质量: 14Kg(包括电池)
2. X射线源尺寸: L518xW185xH205 mm
   探测箱尺寸:L553*W85*H376 mm
   穿  透  力:60mm的铝板,6mm钢板
3. 灰  度  级:全球领先的16bit灰度级,层次感最高可达(65536:1)
4. 空间分辨率:Φ0.101mm金属丝
泄漏辐射:1.距X射线辐射窗口1m处:小于7μGy/h
                  2. 距X射线辐射窗口50mm处:小于120μGy/h
1. 杂散辐射:工作位置处于射线源后方20m处,X射线辐射时,工作位置杂散辐射:小于8μGy/h
2. 辐射输出:辐射输出为小于45μGy/s
3. 无线wifi传输距离:30米以上
4. 工作温度:-15~50℃;
5. 工作湿度:≤85%;
6. 工作大气压力范围:86~106KPa

便携式X射线源
1. 管  电  压:  80Kv—120Kv连续可调。
    管  电  流: 0.5mA—1mA连续可调。
2. 电源:交流电源110V或220V(内置镍氢电池)。
    供电:超大容量续航锂电池,正常使用4个小时以上。
3. 光源功率:0.12KVA。
4. 制冷方式: 油冷。
5. 可外接220V交流电。24小时不间断连续工作。
X光机射线源

便携式X光机探测箱
马达转速: 3—10秒连续可调。
探测器尺寸: 0.8mm CsI晶体线阵扫描探测器,真实还原被检物品。
灰度级: 全球领先的16bit灰度级,层次感最高可达(65536:1)。
主体尺寸: L553*W85*H376 mm。
扫描区域:420*300mm。
功率:10W。
供电:超大容量续航锂电池,容量不低于6600mA,可连续检测400个箱包。
X光机成像板

 笔记本电脑
电脑配置:英特尔酷睿i5处理器;内存容量4G;硬盘容量500G;内置DVD-RW刻录光驱; 14.1”TFT液晶屏,1G独立显卡。



四、操作安全及注意事项

  4.1X射线防护

  1)操作前请注意辐射防护及意外事故预防。

  2)安检工作人员须佩戴个人辐射剂量计。

  操作安全及注意事项

  4.2环境要求

  1)请勿在强光环境下操作。

  2)遇到雨水天气,请勿在露天场地使用。

  3)机器内部置有电池,请勿长时间将采集仪放置高温环境中,以免发生意外。

  4.3安全标志的含义

  1)代表光源具有一定的辐射,请注意辐射防护。

  2)光源上的侧面凸起的“X射线发射圆口”是X射线发射的位置,属于X光源的正面,

  工作位置请位于X光源的背面。采集仪一侧禁止近距离站人(距X射线源后部20米外为最小安全距离)。

  3)靠近X射线源时,请先关闭射线源X射线的发射。

  通过以下两种方式来确认射线源X射线的发射状态:

  a)通过操作软件来确认。操作软件里可以设置和查询射线源X射线发射的开关状态。通常扫描结束,射线源会自动停止发射X射线。

  b)通过蜂鸣器及蜂鸣器灯来确认。

  射线源X射线开启时:蜂鸣器会一直短叫提示,红色蜂鸣器灯也会一直闪烁。

  射线源X射线关闭时:蜂鸣器不会发出声音,红色蜂鸣器灯也会关闭。

五、常见故障处理方法

  常见故障处理方法

  1)当前横放采集仪,需要检查较大物件,改立放置采集仪,开始扫描,出现没有图像,这

  时要求重新设置马达转速,电压电流。

  2)在检查过程中发生X射线源关闭,再手动打开X射线源开关,会出现显示异常图像变暗,

  需要重新设置电压电流。

  3)开始采集,软件没有显示图像,界面提示发送信息失败,请检查采集仪,X射线源电池

  是否已使用完,如果已使用完,请更换电池。

  4)如果未连接到设备或者软件设备异常,打开软件菜单,实时曲线,设备控制,提示,未

  登录设备。检查网络信号,连接到设备即可。

  5)如果未连接到设备或者软件设备异常,软件信息提示正在登录设备…,此时是不能开始

  捡包的,提示“未登录设备,无法进行扫描操作”,检查网络信号,连接到设备即可。

  6)如果遇到光源打开异常,蜂鸣器会长响一声,在设备控制页面可以查询发生了什么故障。

  如果需再次出束时,需清理错误,然后再设置一遍电压,电流。

  7)如果采集仪已经打开,软件界面提示,无法登陆,请退出软件,重新登陆一次。
